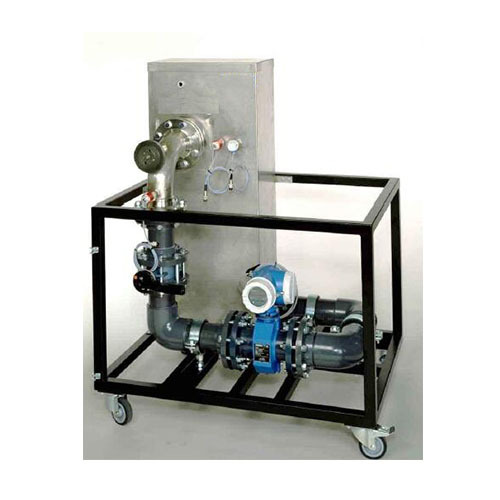

AFF082 Modulo pompa a flusso assiale Attrezzature per la formazione in ingegneria dei fluidi Attrezzature didattiche Attrezzature didatticheI seguenti esperimenti sono possibili in combinazione con:
Determinazione della curva caratteristica pressione-volume
Potenza richiesta dalla pompa
Determinazione della potenza idraulica
Determinazione del rendimento
Determinazione della prevalenza
Determinazione della curva caratteristica del sistema
Specifiche
[1]Modulo per l'analisi di una pompa a elica assiale
[2]Tubazioni in plastica
[3]Misuratore di portata magneto-induttivo
[4]Serbatoio in acciaio inox con spia di livello
Dati tecnici
Pompa da 1 kW a 1000 giri/min:
Portata massima: 700 l/min
Prevalenza massima: 1,75 m
Campo di misura dell'amplificatore di misura:
Portata: 0...833 l/min
Temperatura: 0...100 °C
Pressione di aspirazione p1: –1...1 bar
Pressione di mandata p2: 0...0,6 bar
Serbatoio: 160 l
Dimensioni: lxpxh: 1100 mm x 850 mm x 1385 mm
Peso: circa 120 kg
