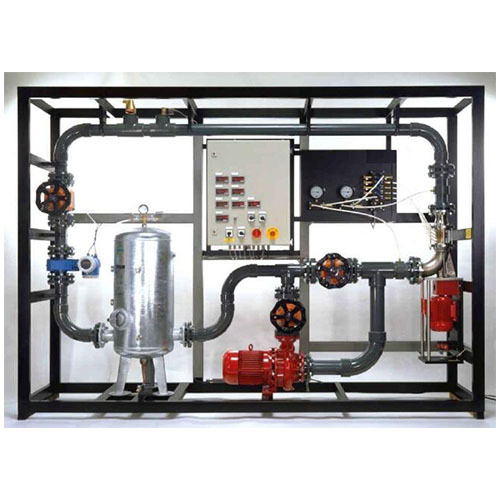

AFF083 Macchine turbo a flusso assiale, attrezzature per la formazione in ingegneria dei fluidi, attrezzature didattiche, attrezzature didatticheEsperimento
Registrazione delle curve caratteristiche
Determinazione di parametri adimensionali
Caratteristiche del triangolo di velocità e della pressione
Indagine sulla conversione di energia in una macchina a flusso di fluido
Influenza della forma delle pale su prestazioni ed efficienza
Determinazione del momento angolare di uscita e suo effetto sulle prestazioni
Effetti di cavitazione
Specifiche
[1]Sistema per indagini su una macchina a flusso di fluido assiale
[2] La macchina a flusso di fluido può essere azionata come turbina
[3]Macchina asincrona con convertitore di frequenza come motore/generatore, funzionamento a 4 quadranti
con possibilità di alimentazione del ritorno dell'energia frenante
[4]Pompa centrifuga 5,5 kW, max. Capacità 150 m³/h
[5]Serbatoio dell'acqua da 150 litri
[6]Tubi e raccordi in plastica
[7]Scatola di comando con display digitali per consumo energetico, momento, velocità, pressione di ingresso, pressione di uscita, portata e pressione differenziale
[8]400 V, 3 ~ 50 Hz 1 sistema, completamente assemblato, 6 set di pale aggiuntivi con diverse angolazioni di ingresso e uscita, 1 inserto senza pale, 1 manuale di istruzioni (in due parti)
Dati tecnici
Pompa centrifuga 5,5 kW
Portata massima 150 m³/h
Prevalenza massima 10 m
Motore/generatore 1,5 kW
Coppia 0...5 Nm
Velocità 0...3000 giri/min
Misurazione della pressione -1...5 bar
Trasduttore di pressione differenziale -
1000...1000 mbar
Misurazione della portata 0...150 m³/h
Misurazione della velocità 0...9999 giri/min
Dimensioni e peso
L x P x A: 3300 mm x 800 mm x 2300 mm
Peso: circa 680 kg
Alimentazione elettrica
400 V, 3~50 Hz
Collegamento aria compressa 3...10 bar
