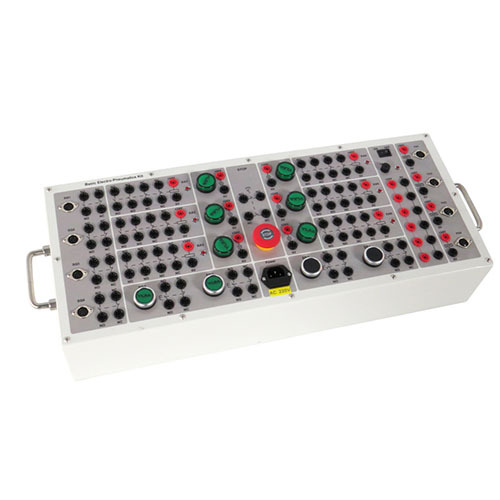

AFM045 Kit di Elettropneumatica di Base – Addestratore Pneumatico – Attrezzatura Didattica – Attrezzatura per la Formazione ProfessionaleI. Panoramica del prodotto
1.1 Descrizione del prodotto
L'apparecchiatura è composta da un relè intermedio, un carico luminoso di segnalazione da 24V, un interruttore di arresto di emergenza, un'uscita di alimentazione da 24V, una bobina elettromagnetica, una bobina per finecorsa, un pulsante autobloccante e a ripristino automatico, ecc.
È idonea per l'esecuzione di esperimenti in combinazione con altre apparecchiature e può aiutare gli sperimentatori a comprendere il funzionamento dei dispositivi elettrici.
1.2 Caratteristiche del prodotto
1. Elevata affidabilità e durata.
2. Protezione contro l'utilizzo in condizioni di sovraccarico.
3. Molteplici configurazioni per adattarsi alle diverse esigenze dei circuiti.
4. Elevato isolamento per garantire la sicurezza del circuito.
5. Risposta rapida per ridurre i ritardi di controllo.
6. Facilità d'uso e reattività immediata.
7. Struttura stabile, adatta per applicazioni che richiedono manovre frequenti.
8. Basso consumo energetico, ideale per il funzionamento prolungato.
9. Conteggio ad alta precisione, adatto per applicazioni di controllo puntuale.
II. Parametri prestazionali
2.1 Parametri tecnici
Alimentazione in ingresso: Monofase, a tre fili, AC 220V, 50Hz
2.2 Dimensioni e peso
Dimensioni: 800 mm × 280 mm × 190 mm
Peso: <50 kg
III. Nomi dei componenti del prodotto e introduzione alle funzioni
3.1 Parti principali del prodotto
N. Nome
1 Terminale interruttore di finecorsa
2 Relè intermedio
3 Carico spia luminosa 24V
4 Interruttore di arresto di emergenza
5 Alimentazione in uscita 24V
6 Pulsante a ritorno automatico
7 Pulsante autobloccante
8 Bobina elettrovalvola
3.2 Accessori del prodotto
N. Nome
1 Gruppo elettrovalvole
2 Interruttore magnetico
3 Microinterruttore a rullo
4 Interruttore di prossimità
5 Sensore di pressione digitale
6 Spina di alimentazione britannica a 3 poli
7 Tubo pneumatico
8 Forbici per tubi pneumatici
9 Tappo per tubo pneumatico
10 Raccordo dritto
11 Raccordo a T pneumatico
12 Cavo elettrico da 4 mm (rosso)
13 Cavo elettrico da 4 mm (nero)
14 Portafusibile
15 Presa DIN (3P)
16 Presa DIN (4P)
IV. Elenco di configurazione del prodotto
N. Nome Quantità
1 Terminale interruttore di finecorsa 4
2 Relè intermedio 3
3 Pulsante a ritorno automatico 2
4 Pulsante autobloccante 2
5 Carico spia luminosa 24V 3
6 Interruttore di arresto di emergenza 1
7 Alimentazione in uscita 24V 6
8 Bobina elettrovalvola 4
9 Gruppo elettrovalvole 1
10 Interruttore magnetico 2
11 Microinterruttore a rullo 2
12 Interruttore di prossimità 1
13 Sensore di pressione digitale 1
14 Spina di alimentazione britannica a 3 poli 2
15 Tubo pneumatico 1
16 Forbici per tubi pneumatici 50 m
17 Tappo per tubo pneumatico 1
18 Raccordo dritto 10
19 Raccordo a T pneumatico 5
20 Cavo elettrico da 4 mm (rosso) 20
21 Cavo elettrico da 4 mm (nero) 20
22 Fusibile 5
23 Presa DIN (3P) 4
24 Presa DIN (4P) 4
V. Elenco degli esperimenti
Esperimento 1: Test del relè intermedio
