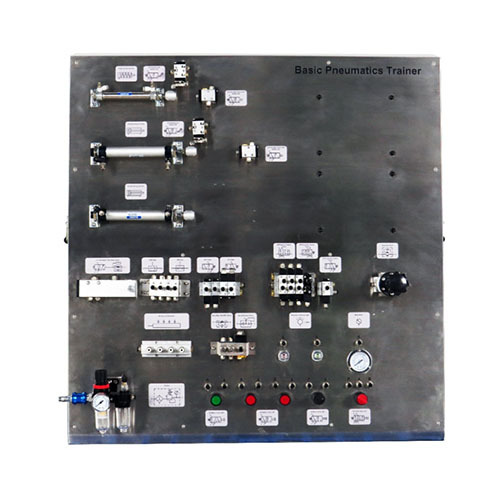

AFM043 Addestratore di Pneumatica di Base – Attrezzatura Didattica per la Formazione ProfessionaleI. Panoramica del prodotto
1.1 Descrizione del prodotto
Il sistema è costituito da un'unità di trattamento aria, un attuatore pneumatico, un gruppo di componenti pneumatici e un kit di valvole di potenza. Grazie a questo banco didattico, è possibile acquisire familiarità con l'utilizzo di base dei singoli componenti, nonché comprendere e progettare esperimenti volti a raggiungere diversi obiettivi attraverso l'interazione tra i vari elementi.
L'utilizzo del banco consente di padroneggiare i principi di funzionamento e i metodi di controllo del sistema, sviluppando al contempo le conoscenze e le competenze specifiche richieste agli operatori del settore. Lo strumento è ideale per l'attività didattica e per la valutazione delle competenze pratiche nell'ambito dei corsi di studio e delle specializzazioni affini.
1.2 Caratteristiche del prodotto
1. Non richiede particolari requisiti di installazione né interfacce di alimentazione elettrica dedicate.
2. Funzionamento stabile; garantisce maggiore affidabilità e durata nel tempo grazie alla semplicità del circuito pneumatico.
3. Elevata velocità di risposta: entro il range di controllo operativo, i tempi di risposta possono raggiungere livelli dell'ordine dei millisecondi.
II. Parametri prestazionali
2.1 Parametri tecnici
Indicatore luminoso pneumatico: pressione di esercizio 0,1–0,8 MPa.
Compressore d'aria (pompa pneumatica oil-free): 220 V, 550 W, 8 L.
2.2 Dimensioni e peso
Dimensioni: 900 × 400 × 878 mm
Peso: < 100 kg
III. Nomi dei componenti del prodotto e introduzione alle funzioni
3.1 Parti principali del prodotto
N. Nome
1 Gruppo filtro-riduttore-lubrificatore (Triplet)
2 Valvola a pulsante 3/2 vie (normalmente aperta)
3 Valvola a pulsante 3/2 vie (normalmente chiusa)
4 Valvola a manopola 3/2 vie
5 Valvola a manopola 3/2 vie
6 Manometro
7 Indicatore pneumatico
8 Valvola di scarico rapido
9 Valvola di riunione (OR)
10 Unità di distribuzione aria
11 Valvola di ritardo
12 Valvola a doppia pressione (AND)
13 Valvola di alternanza (Shuttle)
14 Valvola di conversione 3/2 vie (normalmente aperta)
15 Valvola di conversione 3/2 vie (normalmente chiusa)
16 Valvola direzionale 5/2 vie a doppio comando pneumatico
17 Valvola direzionale 5/2 vie a singolo comando pneumatico
18 Valvola direzionale 3/2 vie a singolo comando pneumatico
19 Valvola sequenziale
20 Cilindro a doppio effetto
21 Cilindro a semplice effetto
22 Finecorsa a rullino
23 Finecorsa a leva
3.2 Accessori del prodotto
N. Nome
1 Tubo pneumatico
2 Forbici per tubi pneumatici
3 Supporto per tubi pneumatici
4 Raccordo a T pneumatico
5 Raccordo dritto
6 Tubo pneumatico a spirale
IV. Elenco di configurazione del prodotto
N. Nome Quantità
1 Gruppo filtro-riduttore-lubrificatore (Triplet) 1
2 Unità di alimentazione aria 1
3 Valvola di ritardo 1
4 Valvola a doppia pressione (AND) 1
5 Valvola di alternanza (Shuttle) 1
6 Valvola di conversione 3/2 vie (normalmente aperta) 2
7 Valvola di conversione 3/2 vie (normalmente chiusa) 1
8 Valvola di riunione (OR) 1
9 Valvola di scarico rapido 1
10 Valvola a pulsante 3/2 vie (normalmente aperta) 2
11 Valvola a pulsante 3/2 vie (normalmente chiusa) 2
12 Valvola a manopola 3/2 vie 1
13 Valvola a manopola 5/2 vie 1
14 Manometro 1
15 Indicatore pneumatico 2
16 Valvola sequenziale 1
17 Valvola direzionale 3/2 vie a singolo comando pneumatico 2
18 Valvola direzionale 5/2 vie a singolo comando pneumatico 1
19 Valvola direzionale 5/2 vie a doppio comando pneumatico 3
20 Cilindro a doppio effetto 2
21 Cilindro a semplice effetto 1
22 Finecorsa a rullo 2
23 Finecorsa a leva 2
24 Pompa pneumatica 1
25 Tubo pneumatico 50 m
26 Forbici per tubi pneumatici 1
27 Blocco di distribuzione 10
28 Raccordo a T pneumatico 5
29 Raccordo dritto 2
30 Tubo pneumatico a spirale 1
V. Elenco degli esperimenti
Esperimento 1: Test del cilindro a doppio effetto
Esperimento 2: Test della valvola a fessura
Esperimento 3: Test della valvola di ritardo
Esperimento 4: Test della valvola a doppia pressione
Esperimento 5: Test della valvola a navetta
Esperimento 6: Test della valvola di scarico rapido
Esperimento 7: Test della valvola direzionale 5/2 a doppio comando pneumatico
Esperimento 8: Test della valvola direzionale 5/2 a singolo comando pneumatico
Esperimento 9: Test del finecorsa a rullo e del finecorsa a leva
