AFF017 Principio di Bernoulli Attrezzature per la formazione ingegneristica dei fluidi Attrezzature didattiche Attrezzature per la formazione professionaleDescrizione
Studio e verifica del principio di Bernoulli
Pressioni statiche e distribuzione della pressione totale lungo l'ugello Venturi
Determinazione del coefficiente di flusso a diverse portate
Il principio di Bernoulli descrive la relazione tra la velocità di flusso di un fluido e la sua pressione. Un aumento della velocità porta a una riduzione della pressione in un fluido in movimento, e viceversa. La pressione totale del fluido rimane costante.
L'equazione di Bernoulli è anche nota come principio di conservazione dell'energia del flusso.

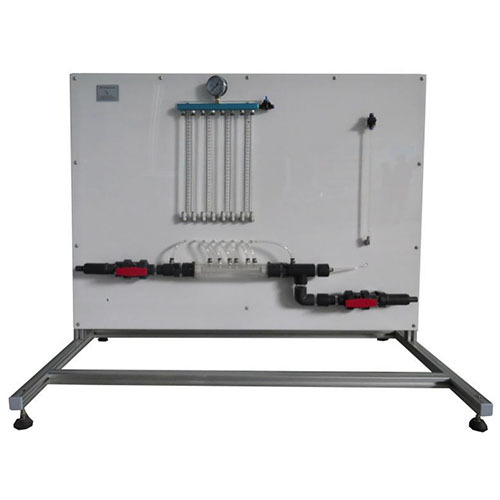

L'unità sperimentale comprende una sezione di tubo con un ugello Venturi trasparente e un tubo di Pitot mobile per la misura della pressione totale. Il tubo di Pitot è posizionato all'interno dell'ugello Venturi, dove è spostato assialmente. La posizione del tubo di Pitot può essere osservata attraverso il pannello frontale trasparente dell'ugello Venturi.
L'ugello Venturi è dotato di punti di misura della pressione per determinare le pressioni statiche. Le pressioni vengono visualizzate sui manometri a sei tubi. La pressione totale viene misurata dal tubo di Pitot e visualizzata su un altro manometro a tubo singolo.
L'unità sperimentale viene posizionata in modo semplice e sicuro sulla superficie di lavoro del modulo base AFF017. L'acqua viene fornita e la portata misurata dall'AFF017. In alternativa, l'unità sperimentale può essere azionata tramite l'alimentazione di laboratorio.
Obiettivi didattici/esperimenti
conversione di energia in flussi divergenti/convergenti
registrazione della curva di pressione in un ugello Venturi
registrazione della curva di velocità in un ugello Venturi
determinazione del coefficiente di flusso
riconoscimento degli effetti di attrito
