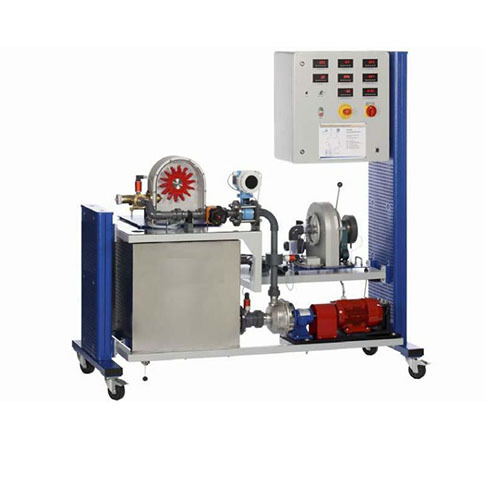

AFF086 Variabili caratteristiche delle turbomacchine idrauliche, apparecchiature per la formazione ingegneristica dei fluidi, apparecchiature didattiche, apparecchiature didattiche.Obiettivi di apprendimento / Esperimenti
Misurazione della pressione di aspirazione e di mandata
Determinazione dell'altezza di mandata
Determinazione della potenza idraulica
Determinazione della potenza meccanica
Caratteristiche della pompa a diverse velocità
Determinazione dell'efficienza della pompa
Inoltre con accessori turbina Pelton e turbina Francis
Misurazione di coppia e velocità
Determinazione dell'efficienza della turbina
Tracciamento grafico delle caratteristiche della turbina
Specifiche
[1] Determinazione delle grandezze caratteristiche di una pompa centrifuga
[2] Determinazione delle grandezze caratteristiche delle turbine idrauliche insieme agli accessori e alla turbina Francis
[3] Circuito idrico chiuso con pompa, motore, valvola di controllo della portata e serbatoio
[4] Tubi e raccordi in PVC
[5] Motore CA trifase per pompa a velocità variabile tramite convertitore di frequenza
[6] Regolazione della portata tramite valvola di controllo della portata
[7] Misurazione della velocità senza contatto sull'albero della turbina e sensore di forza sul freno per la misurazione della coppia
[8] Display digitale per pressioni, portata, velocità e coppia
[9] Software LabVIEW per l'acquisizione dati tramite USB in Windows XP o Windows Vista
Dati tecnici
Pompa (pompa centrifuga standard)
Prevalenza max: 23,9 m
Portata max: 32 m³/h
Motore di azionamento a velocità variabile
Potenza in uscita: 2,2 kW
Intervallo di velocità: 0...3.000 min-1
Serbatoio: 250 l
Intervalli di misura
Pressione: 3x 0...4 bar ass.
Portata: 0...40 m³/h
Coppia: 1x 0...9,8 Nm, 1x 0...20 Nm
Velocità: 2x 0...9.999 min-1
Dimensioni e peso
LxPxA: 1.900x790x1.900 mm
Peso: circa 230 kg
Richiesto per il funzionamento
230 V, 50/60 Hz, monofase o 230 V, 60 Hz/CSA, trifase
