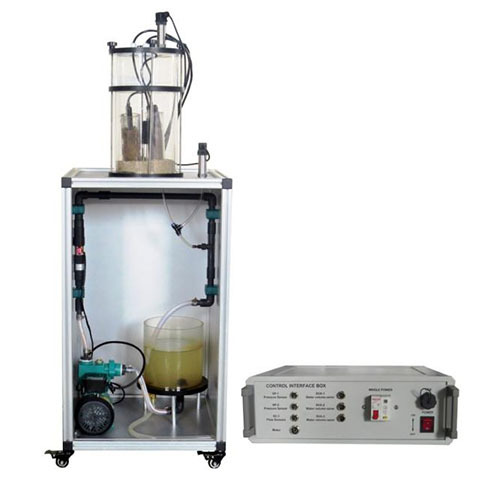

AFF104 Unità di assorbimento di acqua e sabbia da terreno controllata da computer, attrezzature per la formazione ingegneristica, attrezzature didattiche, attrezzature educative1. Descrizione del prodotto
1.1 Introduzione al prodotto
Questa apparecchiatura viene utilizzata per studiare e comprendere i principi della ritenzione idrica nell'aspirazione del terreno, la relazione tra ritenzione idrica e terreno e la derivazione delle curve caratteristiche dell'umidità del terreno. Il dispositivo è sufficientemente grande da poter valutare più campioni contemporaneamente ed è costituito da un sistema di aspirazione, un contenitore per il terreno e un'unità di controllo:
Sistema di aspirazione: è costituito da un circuito idraulico, che include un serbatoio dell'acqua, una pompa controllata da computer, una pompa a getto, un sensore di pressione e un sensore di flusso. La pompa spinge l'acqua fuori dal serbatoio e la fa circolare attraverso la pompa a getto. La pompa a spruzzo aspira l'acqua nel serbatoio.
Contenitore per il terreno: è costituito da un contenitore cilindrico riempito di sabbia satura (non fornita), contenente 2 anelli di fissaggio per campioni di terreno. Inserire un campione di terreno e un sensore di acqua nella sabbia. Prevedere una copertura per evitare la perdita di acqua evaporata.
Nella pratica, diversi filtri possono impedire alle particelle di sabbia di entrare nel serbatoio dell'acqua. Il contenitore per il terreno include un sensore di pressione.
L'ingresso dell'aria (ingresso di pressione) viene utilizzato per studiare l'influenza della pressione atmosferica. Il campione di terreno posizionato sulla sabbia viene aspirato. La forza di aspirazione viene applicata dalla pompa a getto d'acqua e dalla pompa dell'acqua. Per mantenere l'aspirazione, è necessaria una grande quantità d'acqua.
Unità di controllo computerizzata: viene utilizzata per controllare il funzionamento della pompa dell'acqua e registrare la portata del sistema, l'umidità del terreno, la pressione e altre variazioni dei parametri.
1.2 Caratteristiche
Struttura in profilato di alluminio, layout facile da osservare.
Dotato di un'unità di controllo per facilitare il funzionamento sperimentale.
1.3 Parametri prestazionali
Dimensioni del dispositivo: 1400 mm x 510 mm x 510 mm
Dimensioni dell'unità di controllo: 410 mm x 380 mm x 140 mm
Alimentazione: AC 220 V
