Deflessioni e reazioni dei telai - Attrezzatura didattica per l'addestramento meccanico - Attrezzatura per l'insegnamento

AFME025 Deflessioni e reazioni dei telai - Attrezzatura didattica per l'addestramento meccanico - Attrezzatura per l'insegnamento
I. Panoramica
Questa apparecchiatura è destinata ai dipartimenti di ingegneria meccanica o di ingegneria meccanica universitaria, in particolare per i corsi di Meccanica Teorica e Applicata, Meccanica Applicata, Meccanica dei Solidi e altri dipartimenti affini alla meccanica.

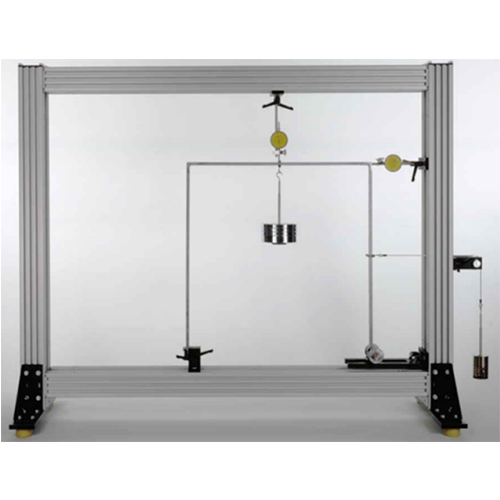

Questa apparecchiatura consente di confrontare le deformazioni e le reazioni sperimentali e teoriche di un portale rettangolare e di un telaio a "S" quando vengono applicati dei carichi. Deve essere utilizzata con il telaio strutturale universale (fornito separatamente).
Il telaio è realizzato in barre d'acciaio con una gamba fissa e l'altra gamba mobile orizzontalmente. I carichi vengono applicati verticalmente e/o orizzontalmente. Il momento sulla gamba fissa del telaio viene misurato da un supporto di momento, mentre la forza orizzontale sulla gamba libera viene misurata da un supporto di forza orizzontale. La deflessione del telaio viene misurata da un comparatore a quadrante.

II. Dati tecnici
Struttura: alluminio
Base con piedini in gomma regolabili in altezza.
Peso totale inferiore a 200 kg.
Ambiente di lavoro: -10℃~40℃, umidità <85%
