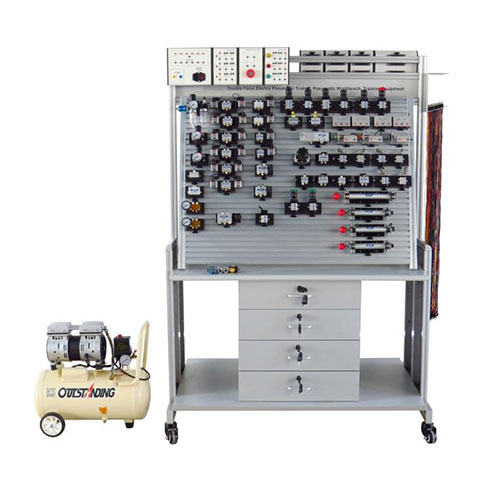

AFM038 Addestratore Elettropneumatico Bifacciale, Banco di Lavoro Pneumatico, Attrezzatura Didattica (Bifacciale) per la Formazione Pneumatica1. Panoramica del prodotto
1.1 Descrizione generale
Questo dispositivo didattico è progettato per la formazione in ambito pneumatico e soddisfa i requisiti dei moderni sistemi di trasmissione pneumatica. Gli studenti possono apprendere i fondamenti del controllo dei circuiti pneumatici ed esercitare le proprie abilità pratiche. Il Trainer Pneumatico integra conoscenze relative alla trasmissione sia elettrica che meccanica.
È adatto per istituti di istruzione superiore, facoltà di ingegneria, scuole tecniche, istituti professionali, centri di formazione ingegneristica, dipartimenti di formazione aziendale, ecc.
Attraverso lo studio di questo corso, gli studenti possono acquisire padronanza della struttura dei componenti pneumatici, dei principi di controllo dei circuiti pneumatici, della progettazione degli stessi e delle competenze operative relative alle apparecchiature di formazione pneumatica.
Questo dispositivo didattico, flessibile e sicuro, consente agli studenti di progettare autonomamente i propri circuiti pneumatici.
1.2 Caratteristiche
(1) La piattaforma didattica adotta una struttura a telaio con colonne in profilato di alluminio, dall'aspetto complessivo semplice ed elegante; la base è dotata di ruote pivottanti che ne consentono uno spostamento agile e flessibile.
(2) È dotata di una gamma completa e diversificata di componenti pneumatici, utilizzabili in combinazione tra loro.
(3) L'integrazione tra software e hardware consente di coprire i contenuti formativi di svariate discipline.
(4) La piattaforma didattica è dotata di un efficace sistema di protezione e sicurezza.
2. Parametri prestazionali
(1) Alimentazione in ingresso: monofase AC 220V ±10% 50Hz
(2) Potenza assorbita: <2KVA
(3) Peso: <250kg
(4) Condizioni operative: temperatura ambiente -10℃ ～ +40℃; umidità relativa <85% (a 25℃)
3. Composizione del prodotto
3.1 Banco di addestramento
3.2 Moduli di supporto
Modulo di alimentazione
Modulo pulsanti
Modulo relè
Modulo pulsante di arresto di emergenza
3.3 Componenti pneumatici di supporto
Cilindro a doppio effetto 20*100
Cilindro a semplice effetto 20*100
Valvola a pulsante a fungo 2/3 vie
Elettrovalvola 2/3 vie (normalmente chiusa)
Elettrovalvola 2/3 vie (normalmente aperta)
Valvola pneumatica 2/5 vie a singolo pilotaggio
Valvola pneumatica 2/5 vie a doppio pilotaggio
Manometro
Valvola a doppio segnale (valvola AND)
Regolatore di pressione
Valvola di finecorsa 2/3 vie
Valvola di ritardo
Valvola di sequenza
Valvola OR (valvola a navetta)
Valvola di regolazione unidirezionale
Valvola di scarico rapido
Valvola a manopola 2/5 vie
Sensore induttivo / Sensore capacitivo / Sensore fotoelettrico
Microinterruttore
Valvola a manopola 2/3 vie
Elettrovalvola 2/5 vie a singolo solenoide
Elettrovalvola 2/5 vie a doppio solenoide
Elettrovalvola 3/5 vie (centro aperto)
Elettrovalvola 3/5 vie (centro in pressione)
Elettrovalvola 3/5 vie (centro chiuso)
Doppio gruppo accoppiato
Valvola pneumatica 2/3 vie a doppio pilotaggio
Valvola a pulsante piatto 2/3 vie
Valvola a pulsante piatto 2/5 vie
Valvola di ritegno
Valvola a pulsante rotativo 2/3 vie
Valvola manuale a leva corta 2/3 vie
Valvola meccanica
Valvola direzionale a leva 3/5 vie (centro chiuso)
Distributore
Valvola pneumatica 2/3 vie a singolo pilotaggio
Valvola direzionale a leva 2/5 vie
3.4 Accessori
Pompa dell'aria
4. Contenuti formativi realizzabili
Esperimento 1: Collegamento tra unità di trattamento aria e distributore pneumatico
Esperimento 2: Controllo dell'illuminazione
Esercizio 1: Controllo della spia luminosa tramite pulsante NA (Normalmente Aperto)
Esercizio 2: Controllo della spia luminosa tramite pulsante NC (Normalmente Chiuso)
Esercizio 3: Controllo della spia luminosa con logica AND tramite pulsanti
Esercizio 4: Controllo della spia luminosa con logica OR tramite pulsanti
Esercizio 5: Controllo della spia luminosa con logica combinata tramite pulsanti
Esperimento 3: Controllo a relè e auto-mantenimento
Esercizio 1: Controllo a impulsi (Jog) della spia luminosa tramite relè
Esercizio 2: Controllo della spia luminosa con logica "Avvio, Protezione e Arresto"
Esperimento 4: Esperimento di... Controllo del cilindro tramite un'unica elettrovalvola
Esperimento 5: Controllo a relè e autoritenuta
Esperimento 6: Controllo a relè e autoritenuta
Esperimento 7: Funzionamento a ciclo continuo e a ciclo singolo
Esperimento 8: Controllo diretto di un cilindro a semplice effetto
Esperimento 9: Regolazione della velocità di un cilindro a semplice effetto
Esperimento 10: Controllo diretto di un cilindro a doppio effetto
Esperimento 11: Regolazione della velocità di un cilindro a doppio effetto
Esperimento 12: Ciclo di controllo logico
Esperimento 13: Ciclo di controllo temporizzato
Esperimento 14: Ciclo di controllo sequenziale a pressione
Esperimento 15: Circuito di autoritenuta a controllo pneumatico
Esperimento 16: Controllo del moto alternativo del cilindro
