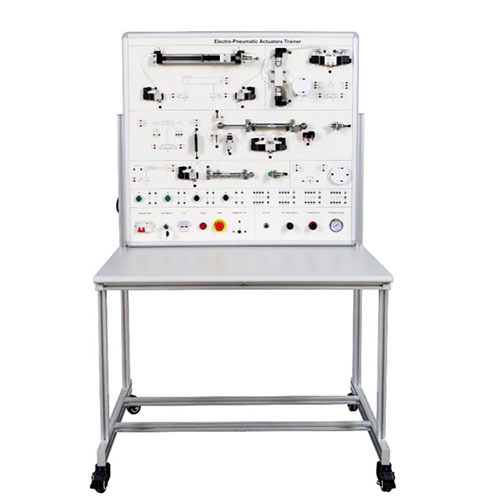

AFM046 Addestratore per attuatori elettropneumatici – Addestratore pneumatico – Attrezzatura didattica – Attrezzatura per la formazione professionale1. Panoramica del prodotto
1.1 Descrizione del prodotto
Il sistema è costituito da un attuatore elettrico, un attuatore pneumatico, un gruppo di componenti pneumatici e un sensore. Grazie a questo banco didattico, è possibile acquisire familiarità con l'utilizzo di base dei singoli componenti, nonché comprendere e progettare esperimenti volti a raggiungere obiettivi differenti attraverso la cooperazione tra i vari elementi.
L'utilizzo del banco didattico consente di padroneggiare i principi di funzionamento e i metodi di controllo del sistema, sviluppando al contempo le conoscenze e le competenze specifiche richieste agli addetti ai test. È adatto per l'insegnamento e la valutazione delle competenze pratiche in ambiti disciplinari correlati.
1.2 Caratteristiche del prodotto
1. Non richiede particolari requisiti di installazione né interfacce di alimentazione dedicate.
2. Funzionamento stabile; risulta più affidabile e durevole durante l'uso grazie a un circuito pneumatico semplificato.
3. Elevata velocità di risposta: entro il range controllabile, la velocità di risposta può raggiungere livelli dell'ordine dei millisecondi.
4. Buona affidabilità.
2. Parametri prestazionali
2.1 Parametri tecnici
Elettrovalvola elettronica monocomando a 3 vie e 2 posizioni, normalmente aperta: 3v110-06, DC24
Motore pneumatico rotativo (attuatore angolare): CRB2BS40-180S
Elettrovalvola: 4V220-08, DC24
Valvola di regolazione del flusso (strozzatore) pneumatica: SL4-M5
Cilindro a doppio stelo e doppio effetto: MID20X100SLB
Cilindro a semplice effetto: MSA16x50SCALB
Valvola riduttrice di pressione
Valvola manuale a manopola: M3HS110-06
Manometro: Y-40, 0-1 MPa
Alimentatore switching: JM-120W-24V; ingresso AC 110-220V, uscita DC 24V, 5A
Sensore di prossimità capacitivo: SRY18-08NA, NPN normalmente aperto, 1,5 m
Relè intermedio: YJ4N-GS, DC 24V; tensione bobina DC 24V, corrente 5A
Sensore di prossimità induttivo: regolabile SJY18-08NA, 10-30V, NPN, normalmente aperto, 1,5 m, SN 8 mm
Microinterruttore a rullo: QZ-1703, 380V 15A
Sensore di prossimità / Sensore fotoelettrico: SGY18-D30NA, DC 10-30V, normalmente aperto, NPN
Sensore di posizione fotoelettrico: distanza di rilevamento 2-20 cm, segnale di uscita 0-10V, tensione di alimentazione DC 24V, M18
Sensore a fibra ottica a matrice: SJ-DT-GQ10
Amplificatore per fibra ottica: KS-V81N, tipo NPN
Riduttore DC Motore: ZGA37RG, 24 V, 20 giri/min
Sensore fotoelettrico a riflessione diffusa M8: NPN normalmente aperto, E3HT-DS3E1 (3 cm non regolabile)
Pressostato: SY-S60-012 (1-12 bar)
2.2 Dimensioni e peso
Dimensioni: 1060 mm × 810 mm × 1710 mm
Peso: <100 kg
3. Nomi dei componenti del prodotto e introduzione alle funzioni
3.1 Parti principali del prodotto
N. Nome
1 Cilindro senza stelo a doppio effetto
2 Elettrovalvola 3/2 vie a comando elettrico singolo, normalmente aperta
3 Sensore di posizione fotoelettrico
4 Pressostato
5 Motore pneumatico
6 Elettrovalvola 5/2 vie a doppio comando elettrico
7 Sensore a fibra ottica a matrice
8 Amplificatore per fibra ottica
9 Interruttore fotoelettrico a riflessione diffusa
10 Cilindro con stelo a doppio effetto
11 Elettrovalvola 5/3 vie a doppio comando elettrico
12 Microinterruttore a rullo
13 Interruttore di prossimità induttivo
14 Elettrovalvola 3/2 vie a comando elettrico singolo
15 Cilindro a semplice effetto
16 Sensore di prossimità capacitivo
17 Motoriduttore in corrente continua (DC)
18 Pulsante a ritorno automatico
19 Pulsante autobloccante
20 Relè intermedio
21 Interruttore automatico (magnetotermico)
22 Selettore a chiave
23 Fusibile
24 Spia di alimentazione
25 Pulsante di arresto di emergenza
26 Terminale di uscita 24V
27 Ingresso aria
28 Interruttore ingresso aria
29 Manopola di regolazione pressione aria
30 Manometro
3.2 Accessori del prodotto
N. Nome
1 Cavo elettrico da 100 cm, 2 mm (nero)
2 Cavo elettrico da 100 cm, 2 mm (rosso)
3 Cavo elettrico da 100 cm, 2 mm (giallo)
4 Fusibile
5 Forbici per tubi pneumatici
6 Cavo elettrico da 50 cm, 2 mm (nero)
4. Elenco di configurazione del prodotto
N. Nome Quantità
1 Cilindro senza stelo a doppio effetto 1
2 Elettrovalvola 3/2 vie a comando elettrico singolo, normalmente aperta 1
3 Sensore di posizione fotoelettrico 1
4 Pressostato 1
5 Elettrovalvola 5/2 vie a doppio comando elettrico 1
6 Motore pneumatico 1
7 Sensore a fibra ottica a matrice 1
8 Amplificatore per fibra ottica 1
9 Interruttore fotoelettrico a riflessione diffusa 1
10 Cilindro con stelo a doppio effetto 1
11 Elettrovalvola 5/3 vie a doppio comando elettrico 1
12 Microinterruttore a rullo 1
13 Interruttore di prossimità induttivo 1
14 Elettrovalvola 3/2 vie a comando elettrico singolo 1
15 Cilindro a semplice effetto 1
16 Sensore di prossimità capacitivo 1
17 Motoriduttore in CC 1
18 Relè intermedio 1
19 Pulsante a ritorno automatico 1
20 Pulsante autobloccante 1
21 Interruttore automatico 1
22 Selettore a chiave 1
23 Fusibile 1
24 Spia di alimentazione 1
25 Pulsante di arresto di emergenza 1
26 Morsetto di uscita 24V 1
27 Ingresso aria 1
28 Interruttore ingresso aria 1
29 Manopola di regolazione pressione aria 1
30 Manometro 1
31 Cavo elettrico 100 cm 2 mm (nero) 10
32 Cavo elettrico 100 cm 2 mm (rosso) 10
33 Cavo elettrico 100 cm 2 mm (giallo) 10
34 Fusibile a tubo 5
35 Forbici per tubi pneumatici 1
36 Cavo elettrico 50 cm 2 mm (nero) 10
5. Elenco degli esperimenti
Esperimento 1: Test del cilindro senza stelo a doppio effetto
Esperimento 2: Test di collegamento del motore pneumatico
Esperimento 3: Test del cilindro a doppio effetto
Esperimento 4: Test del cilindro a semplice effetto
