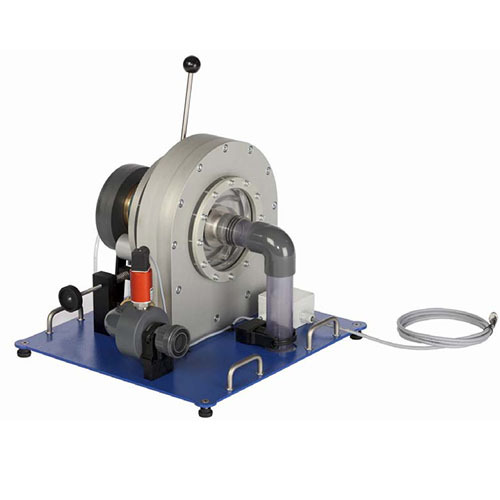

AFF088 Attrezzature per la formazione tecnica sui fluidi delle turbine Francis Attrezzature didattiche Attrezzature didatticheObiettivi di apprendimento / Esperimenti
Determinazione della potenza meccanica
Determinazione dell'efficienza
Registrazione delle curve caratteristiche
Studio dell'influenza della posizione della paletta di guida sulla potenza erogata
Triangoli di velocità
Specifiche
[1] Registrazione delle curve di una turbina Francis e studio dell'influenza della posizione delle pale direttrici
[2] Pannello frontale trasparente per l'osservazione dell'area operativa
[3] Caricamento della turbina mediante freno a nastro
[4] Pale direttrici regolabili per l'impostazione di diversi angoli di attacco
[5] Registrazione della coppia tramite freno a nastro e sensore di forza
[6] Sensore di forza all'ingresso della turbina
[7] Visualizzazione di velocità, coppia e pressione sul quadro elettrico
[8] Software di alimentazione idrica, misurazione della portata ed elaborazione dati
Dati tecnici
Turbina - potenza: circa 350 W a 1500 min-1, 270 L/min,
H=15 m - velocità massima: 3000 min-1 - rotore
11 pale diametro medio: 60 mm - distributore
7 pale angolo di attacco: 0...20°
Campi di misura - coppia: 0...9,81 Nm - pressione: 0...4 bar assoluti - velocità: 0...3000 min-1
Dimensioni e peso: LxPxA: 510 mm x 490 mm x 410 mm Peso: circa 38 kg
