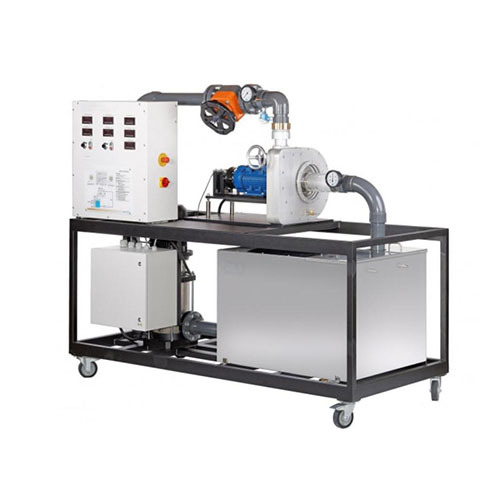

AFF065 Attrezzatura per la formazione di turbine Francis, attrezzature per la formazione di ingegneria dei fluidi, attrezzature didattiche, attrezzature per la formazione professionaleDescrizione
Caratteristiche di una potente turbina Francis
Vista ottimale dell'area operativa della turbina
Palette direzionali regolabili per la regolazione della potenza. La turbina Francis appartiene alle turbine a reazione che convertono l'energia di pressione del fluido di lavoro in energia cinetica nelle palette direzionali e nel rotore. Le turbine Francis sono utilizzate per salti medi. La potenza della turbina viene controllata regolando le palette direzionali. In pratica, le turbine Francis vengono utilizzate in centrali idroelettriche a fluido fluviale e in impianti di pompaggio. AFF065 consente di esaminare il funzionamento e il comportamento operativo di una turbina Francis. Le dimensioni del simulatore garantiscono valori di misura realistici. Il circuito idraulico chiuso è costituito da un serbatoio con raffreddamento opzionale, una pompa centrifuga e una valvola di controllo della portata per la regolazione della pressione di ingresso.
L'area operativa trasparente della turbina consente una visione ottimale del flusso d'acqua, del rotore e delle palette direzionali durante il funzionamento. Regolando le palette direzionali si modificano l'angolo di attacco, la sezione trasversale e quindi la potenza della turbina. Una macchina asincrona viene utilizzata come generatore per caricare la turbina. Una pompa con velocità variabile tramite convertitore di frequenza garantisce un funzionamento efficiente dal punto di vista energetico.
La velocità della turbina viene registrata tramite un sensore di posizione induttivo e senza contatto sull'albero del generatore. Il generatore è dotato di un cuscinetto a pendolo e di un sensore di forza per determinare la coppia. Le pressioni all'ingresso e all'uscita della turbina, la temperatura e la portata vengono registrate da sensori. I valori misurati vengono visualizzati digitalmente e possono essere ulteriormente elaborati su un PC. I dati di uscita della turbina esaminata vengono determinati e possono essere rappresentati da curve caratteristiche.
Obiettivi didattici/esperimenti
Studio della conversione dell'energia idraulica in energia meccanica
Determinazione della potenza meccanica e idraulica della turbina
Determinazione del rendimento
Registrazione delle curve caratteristiche
Studio dell'influenza della posizione delle pale direttrici
Triangoli di velocità
