1. Introduzione al prodotto
1.1 Descrizione del prodotto

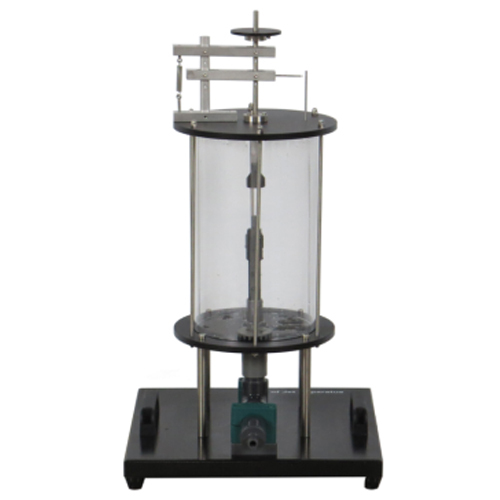

Questo dispositivo per la misurazione dell'impatto di un getto è progettato per studiare le forze esercitate da un getto di fluido su una superficie bersaglio. Consente agli utenti di misurare la forza d'impatto del getto e di analizzare l'influenza dell'angolo del getto e della velocità del flusso su tale forza.
1.2 Caratteristiche del prodotto
1. La base presenta una struttura a telaio ed è dotata di maniglie.
2. Include un set di pesi di massa variabile, utilizzabili per effettuare test in diverse condizioni di pressione del getto.
2. Specifiche tecniche
2.1 Parametri tecnici
Dimensioni: 400 mm × 460 mm × 730 mm
Peso: < 30 kg

3. Nomi dei componenti e descrizioni funzionali
3.1 Componente del corpo principale
N.    Nome    Quantità
1    Piatto di pesatura    1
2    Modulo di prova    5
3    Uscita dell'acqua    3
4    Serbatoio dell'acqua    1
5    Porta di troppo pieno    1
3.2 Moduli del prodotto
N.    Nome    Quantità
1    Modulo concavo    25
2    Modulo conico    1
3    Modulo smussato    1
4    Modulo piatto    1
3.3 Accessori del prodotto
N.    NomeQuantità
1 Raccordo per tubi in acciaio inox 304 3
2 Pesi a disco in acciaio inox (20 g, diametro interno 1 cm) 4
3 Pesi a disco in acciaio inox (50 g, diametro interno 1 cm) 3
4 Tubo flessibile rinforzato in acciaio 3
5 Uscita acqua (vari diametri) 2
4. Elenco degli esperimenti didattici (fare riferimento al manuale degli esperimenti per i dettagli)
(1) Esperimento con getto a deflettore a fondo piatto
(2) Esperimento con getto a modulo a fondo appuntito
(3) Esperimento con getto a modulo a fondo concavo
(4) Esperimento con getto a modulo a fondo inclinato
(5) Effetti del flusso del getto su varie sezioni trasversali
