AF048E Automazione industriale, formazione sulla comunicazione di rete, apparecchiature di laboratorio elettriche, apparecchiature didattiche, apparecchiature educative1 Panoramica del prodotto
1.1 Panoramica

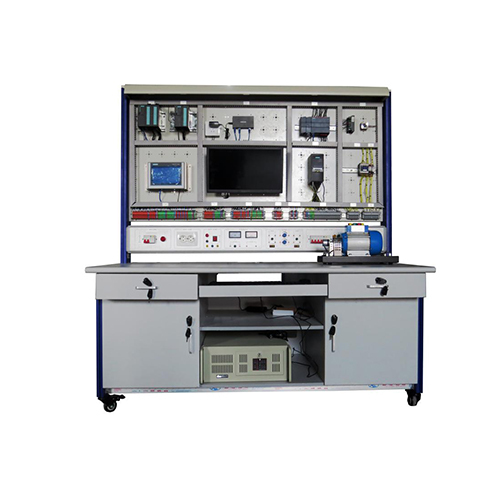

L'apparecchiatura di formazione integrata per la comunicazione in rete per l'automazione industriale si basa sulla piattaforma di formazione per l'automazione completamente integrata Siemens, adatta a università, college, istituti tecnici e centri di formazione per ingegneri. Non solo può svolgere attività di formazione e addestramento online automatizzate, ma dispone anche di un sistema subordinato, può creare un'aula di formazione in rete e può essere considerata una vera e propria macchina per l'insegnamento.
Il corpo principale dell'apparecchiatura di formazione integrata per la comunicazione in rete per l'automazione industriale è costituito dalla rete di comunicazione per l'automazione, da due PLC Siemens S7-S7-300, da un PLC Siemens S7-1200, da un contattore CA, da un touchscreen Siemens, da un motore passo-passo, da un inverter Siemens MM440, da un motore trifase, da un personal computer industriale, da un interruttore, da un alimentatore UPS, da una scatola di controllo sospesa per torre idraulica, da una scatola di controllo sospesa per semaforo, da una scatola di controllo sospesa per indicatore a pulsante, da una scatola di controllo sospesa per dispositivo di laminazione in acciaio, da una scatola di controllo sospesa per centro di lavorazione, da una scatola di controllo sospesa per ascensore e altre configurazioni. Condivide le risorse didattiche e ottimizza la gestione della didattica sperimentale. Sistema di formazione integrato per la comunicazione in rete per l'automazione industriale
Basato sulla struttura di rete a tre livelli di Siemens:
Primo livello: l'apparecchiatura principale è un PC industriale. Gestione aziendale, due PLC Siemens S7-300.
Secondo livello: il livello di monitoraggio del processo, l'apparecchiatura principale è costituita da due PLC Siemens S7-300, per comunicare con il primo livello tramite Profinet.
Terzo livello: il livello di controllo della scena. L'apparecchiatura principale è costituita da PLC Siemens S7-1200, inverter Siemens, contattore CA, contattore CC, modulo indicatore a pulsante, ecc. Comunica con il secondo e il terzo livello tramite protocollo PROFIBUS o Profinet.
1.2 Caratteristiche
(1) La piattaforma di formazione adotta una struttura a colonna con profilo in alluminio e la parte inferiore della piattaforma è dotata di ruote universali per una mobilità flessibile. Vari moduli sono posizionati sul pannello, facili da usare e non facili da danneggiare.
(2) Sono disponibili vari tipi di moduli di comunicazione, che possono essere combinati e utilizzati in vari modi.
(3) La struttura complessiva adotta un tipo aperto e smontabile, che consente una facile sostituzione dei moduli. Il contenuto dei moduli è determinato in base ai principi delle funzioni produttive e delle funzioni di apprendimento integrate, in modo che i moduli richiesti possano essere facilmente selezionati durante l'insegnamento o la competizione.
(4) Il dispositivo di allenamento e valutazione è un componente a bassa tensione, sicuro da usare.
2 parametri prestazionali
(1) Potenza in ingresso: sistema trifase a quattro fili AC380V±10% 50Hz
(2) Dimensioni: 1800X1760X700mm
(3) Capacità della macchina: <1,5KVA
(4) Peso: <120kg
(5) Condizioni di lavoro: temperatura ambiente -10℃～+40℃ umidità relativa <85% (25℃)
(6) Protezione di sicurezza: con dispositivi di protezione da dispersione di tensione e corrente di dispersione, conformità di sicurezza alle norme nazionali
3 Composizione del prodotto
3.1 Tavolo da allenamento
Il tavolo da allenamento è supportato da montanti in profilato di alluminio e le ruote universali inferiori sono dotate di freno per garantire flessibilità di movimento e posizionamento. Il piano di lavoro adotta un substrato ad alta densità di 25 mm di spessore e la superficie è trattata con impiallacciatura ignifuga ad alta temperatura e alta pressione. È dotato di un cassetto a tre scomparti con guide e di un mobiletto inferiore. La struttura è solida ed elegante.
3.2 Quadro elettrico
(1) Interruttore differenziale 2P
(2) Presa europea
(3) Unità di uscita CA monofase 220 V + spia luminosa + protezione da sovraccarico
(4) Amperometro CC, voltmetro CC
(5) Uscita analogica 4-20 mA, uscita analogica 0-10 V e uscita di potenza 24 V CC.
(6) Unità di uscita CA trifase AC380V + spia luminosa trifase + assicurazione contro i sovraccarichi trifase
(7) Presa europea
Modulo pannello 3.3
(1) Modulo PLC (CPU 314C-2PN/DP)
(2) Modulo PLC (CPU 312C)
(3) Interruttore
(4) Modulo PLC (CPU 1214C+CM1242-5 PROF1BUS DP SLAVE+CM1241 RS422/485)
(5) Motore passo-passo + driver per motore passo-passo
(6) Touch screen Siemens
(7) Display
(8) Modulo inverter Siemens mm440
(9) Contattore AC220V e relè intermedio DC24V
(10) Terminale di trasferimento modulo PLC (CPU 314C-2PN/DP)
(11) Terminale di trasferimento modulo PLC (CPU 312C)
(12) Modulo PLC (CPU 1214C) di trasferimento Terminale
(13) Terminale di trasferimento dell'unità motore passo-passo
(14) Terminale di trasferimento dell'alimentazione tramite touchscreen
(15) Terminale di trasferimento dell'alimentazione tramite interruttore
(16) Terminale di trasferimento dell'inverter Siemens MM440
(17) Terminale di trasferimento del contattore CA 220 V CA e del relè intermedio CC 24 V
3.4 Moduli di supporto
(1) Quadro di controllo della torre idrica (2) Quadro semaforico (3) Quadro indicatore a pulsanti (4) Quadro del dispositivo di laminazione dell'acciaio (5) Quadro del centro di lavorazione (6) Quadro di controllo dell'elevatore
3.5 Dispositivi di supporto
(1) 1 cavo di rete
(2) 2 linee di comunicazione DP
(3) 1 alimentatore UPS
(4) 1 PC industriale
(5) Cavo elettrico di sicurezza
(6) 1 multimetro digitale
(7) CD del software
(8) Motore trifase
(9) Strumenti
(10) Linea di download MPI
(11) Pannello operativo dell'inverter MM440
4 Possono completare il contenuto della formazione
(1) Corso di programmazione della comunicazione Siemens 300PLC e PC
(2) Siemens Corso di comunicazione MPI per PLC 300
(3) Corso di comunicazione Ethernet per PLC Siemens 300 e 1214CPLC
(4) Corso di controllo motore passo-passo per PLC 300
(5) Corso di programmazione touchscreen Siemens
(6) Corso di comunicazione PLC 300 e 1214C e touchscreen
(7) Corso di comunicazione protocollo USS per PLC 1200 e inverter Siemens
