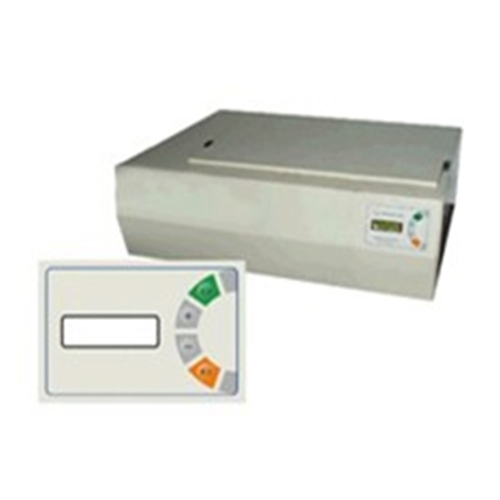

AF018 Sistema di plotter laser Apparecchiature da laboratorio per PCB Apparecchiature didattiche Apparecchiature per l'insegnamentoI. Introduzione
Il sistema di plotter laser è composto da un plotter laser, una scheda di elaborazione immagini raster e un software di controllo per l'output di light painting. Può elaborare foto, immagini, lettere e dati progettati dal cliente. Può elaborare un lato o entrambi i lati, generare file Gerber e file PCB. Il software è ricco di funzionalità e facile da usare.
Dimensioni immagine: 400 mm × 300 mm (12 pollici x 16 pollici)
Densità di scansione: 4000/8000 DPI
Modalità di scansione: Tamburo esterno, scansione parallela a 8 percorsi
Precisione di ripetibilità: ±10 μm
Velocità di scansione: 6 minuti/12 minuti/18 minuti
Modalità operativa: manuale a foglio singolo, semiautomatica selezionabile
Dimensioni: 850 mm*480 mm*1100 mm
Interfaccia: tutti i segnali collegati al PC sono a livello TTL
Campo di applicazione: pubblicità, stampa, serigrafia, PCB
