Banco didattico mobile per lo studio dei sistemi eolici Attrezzature didattiche Formazione sulle competenze tecniche Sistema di formazione sulle energie rinnovabili
No.AFR036
AFR036 Banco didattico mobile per lo studio dei sistemi eolici Attrezzature didattiche Formazione sulle competenze tecniche Sistema di formazione sulle energie rinnovabili

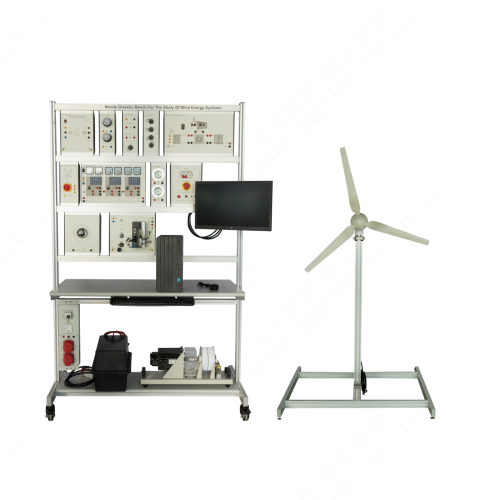

AFR036 Banco didattico mobile per lo studio dei sistemi eolici Attrezzature didattiche Formazione sulle competenze tecniche Sistema di formazione sulle energie rinnovabili 1. Introduzione all'apparecchiatura 1.1 Panoramica Una piattaforma didattica mobile per lo studio dei sistemi fotovoltaici, dotata di un telaio in alluminio. Il telaio in alluminio è dotato di un modulo di controllo dell'illuminazione, un modulo di carico, un modulo di controllo del pannello solare, un modulo di uscita del segnale, ecc. La parte inferiore del modulo di ingresso e uscita del segnale è dotata di una porta USB per il collegamento di un computer a tutti i software necessari per il debug del dispositivo. La parte inferiore del telaio in alluminio è inoltre dotata di un modulo di alimentazione e vari moduli interagiscono tra loro per completare gli obiettivi didattici di questo prodotto. 1.2 Caratteristiche (1) La piattaforma didattica adotta una struttura a colonna in profilo di alluminio, semplice ed elegante nel complesso. È dotata di ruote universali nella parte inferiore e può essere spostata in modo flessibile. (2) La combinazione di software e hardware consente di completare i contenuti formativi in una varietà di materie. (3) La piattaforma didattica è dotata di un buon sistema di protezione di sicurezza. 2. Parametri tecnici Potenza in ingresso: monofase 220 V, 50 Hz Dimensioni: 1250 mm x 700 mm x 1995 mm Peso: ≈100 kg Temperatura ambiente: -10 ℃ ~ +40 ℃ Umidità relativa: <85% (25 ℃) 3. Elenco dei componenti e introduzione dettagliata 3.1 Parte principale N. Nome 1 Rack per apparecchiature in profilo di alluminio 2 Monitor 3 Scrivania in legno 4 Scatola portaoggetti per batterie 5 Ruota universale 6 Servomotore 7 Servogeneratore 8 Tavolo portaoggetti in legno 9 Turbine eoliche 10 Staffa per turbina eolica 11 Modulo inverter 12 Modulo di carico CA 13 Modulo di input informazioni 14 Moduli solari simulati 15 Modulo per piccola turbina eolica da 370 W 16 Modulo di carico 17 Modulo scatola di alimentazione 18 Modulo per piccola centrale elettrica da 12 V 19 Modulo di comunicazione 20 Modulo di alimentazione 21 Modulo di carico CC 22 Modulo driver del servomotore 3.2 Accessori N. Nome Quantità 1 Cavo dati del servomotore 1 2 Cavo di alimentazione del servomotore 1 3 Cavo HDMI ad alta definizione 1 4 Cavo di alimentazione host del computer 1 5 Cavo di alimentazione del monitor del computer 1 6 Debugger di simulazione 1 7 Multimetro 2 8 Presa europea 1 9 Cavo USB 3 10 Forcella a U (nera e rossa) 16 11 Spina di sicurezza da 4 mm con presa (gialla) 8 12 Spina di sicurezza da 4 mm con presa (blu) 8 13 Spina di sicurezza da 4 mm con presa (nera) 6 14 Spina di sicurezza da 4 mm con presa (rossa) 6 15 Spina di sicurezza da 4 mm con presa (bicolore) 3 16 Cavo di collegamento di sicurezza da 4 mm (nero) 1 17 Cavo di collegamento di sicurezza da 4 mm (rosso) 1 4. Elenco degli esperimenti Esperimento 1 Esperimento di test della tensione a circuito aperto del pannello solare Laboratorio 2 Comprendere la progettazione e il funzionamento dei moderni piccoli impianti eolici fattorie L'esperimento 3 esplora i principi fisici di base del "dal vento alle onde" Esperimento 4 Progettazione di un sistema off-grid per la generazione di tensione alternata Esperimento 5 Esperimento di test del punto di massima potenza del pannello solare Esperimento 6 esplora un sistema ibrido alimentato off-grid che utilizza sistemi eolici e fotovoltaici
