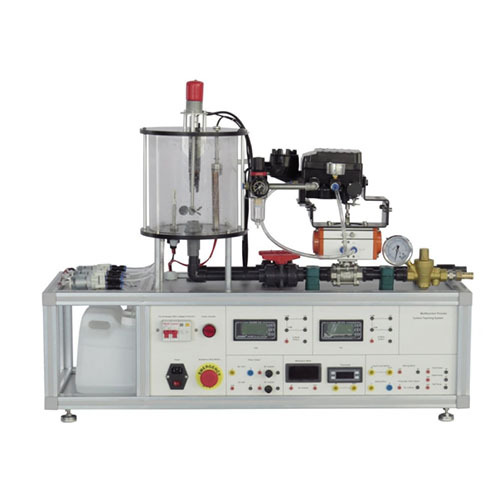

AFM005P Sistema didattico multifunzionale per il controllo di processo – Simulatore per il controllo di processo – Attrezzatura didattica ed educativaI. Panoramica del Prodotto
1.1 Introduzione
Con il miglioramento del tenore di vita materiale delle persone e la concorrenza di mercato sempre più accesa, anche la qualità e le funzionalità dei prodotti si sono evolute verso standard di livello superiore. Il processo di produzione dei beni è divenuto sempre più complesso; di conseguenza, anche i compiti legati al controllo di processo — un ramo fondamentale dell'automazione industriale — sono diventati più gravosi.
Nell'ambito del moderno controllo industriale, la tecnologia di controllo di processo rappresenta un settore consolidato, le cui prime applicazioni risalgono agli anni '30. Dagli albori della tecnologia di controllo di processo, si è assistito a un'evoluzione dei metodi di controllo, passando da una gestione puramente manuale a una completamente automatica. Durante l'era del controllo automatico, i sistemi di controllo di processo hanno attraversato quattro fasi di sviluppo: controllo decentralizzato, controllo centralizzato, controllo distribuito e sistemi di controllo basati su bus di campo. Nel corso dei decenni, il controllo dei processi industriali ha compiuto progressi straordinari. Sia nei complessi processi produttivi industriali su larga scala, sia nella modernizzazione dei processi industriali tradizionali, la tecnologia di controllo di processo ha svolto un ruolo cruciale nel migliorare la qualità dei prodotti e nell'ottimizzare il risparmio energetico.
Al fine di formare al meglio gli studenti degli istituti professionali e tecnici del settore, abbiamo progettato e realizzato un sistema didattico multifunzionale per il controllo di processo. Questa apparecchiatura consente di eseguire una vasta gamma di esperimenti sui processi di controllo, coprendo tutte le esigenze didattiche fondamentali.
1.2 Caratteristiche
(1) Il prodotto offre eccellenti standard di sicurezza, garantiti in particolare dall'affidabilità della messa a terra elettrica e dai sistemi di protezione degli elementi riscaldanti.
(2) Il prodotto adotta un design integrato e modulare. L'apparecchiatura si distingue per le dimensioni compatte e per la chiara suddivisione funzionale dei componenti, caratteristiche che rendono più trasparenti i principi sperimentali e facilitano l'apprendimento.
(3) Per la realizzazione del prodotto sono stati impiegati materiali di fabbricazione di qualità superiore, in grado di massimizzare la durata operativa dell'apparecchiatura e di estendere gli intervalli tra gli interventi di manutenzione.
(4) Il prodotto è dotato di una varietà di moduli sperimentali, che arricchiscono notevolmente la diversità e la tipologia delle esperienze didattiche realizzabili.
II. Parametri Prestazionali
Alimentazione in ingresso: monofase AC 110 V, 50 ~ 60 Hz
Dimensioni: 1050 mm x 480 mm x 800 mm
Peso: < 45 kg
Condizioni operative: temperatura ambiente da -10 °C a +40 °C; umidità relativa < 85% (a 25 °C)
III. Elenco dei componenti e introduzione dettagliata
3.1 Parte principale
N. Nome
1 Motore di agitazione
2 Contenitore sperimentale
3 Livellometro a galleggiante
4 Misuratore di pH
5 Riscaldatore
6 Misuratore di TDS
7 Agitatore
8 Sensore di temperatura
9 Ingresso acqua del contenitore sperimentale
10 Scarico del contenitore sperimentale
11 Pompa di alimentazione soluzione salina
12 Pompa di alimentazione soluzione alcalina
13 Pompa di alimentazione soluzione acida
14 Serbatoio di stoccaggio soluzione salina
15 Serbatoio di stoccaggio soluzione alcalina
16 Serbatoio di stoccaggio soluzione acida
17 Quadro di controllo elettrico
18 Valvola di controllo dello scarico
19 Valvola di controllo dell'ingresso acqua
20 Valvola proporzionale elettrica/pneumatica
21 Manometro
22 Piede di supporto del telaio
3.2 Parti elettriche
N. Nome
1 Interruttore automatico bipolare con protezione differenziale
2 Indicatore di alimentazione
3 Strumento di visualizzazione e interfaccia di misurazione TDS
4 Strumento di visualizzazione e interfaccia di misurazione pH
5 Interfaccia di alimentazione e interruttore di controllo
6 Pulsante di emergenza
7 Interfaccia di uscita alimentazione multipla
8 Indicatore di corrente (NaAh)
9 Strumento di visualizzazione del valore di temperatura
10 Interfaccia di uscita alimentazione per livellometro e resistenza di riscaldamento
11 Interfaccia di uscita alimentazione e misurazione per l'agitatore
12 Interfaccia di alimentazione per le pompe di soluzioni acide/alcaline/saline
3.3 Elenco della configurazione dell'apparecchiatura
N. Nome Quantità
Componente 1 Agitatore 1
Componente 2 Livellometro a galleggiante 1
Componente 3 Misuratore di pH 1
Componente 4 Riscaldatore 1
Componente 5 Misuratore di TDS 1
Componente 6 Sensore di temperatura 1
Componente 7 Pompa di alimentazione soluzioni 3
Componente 8 Valvola di controllo 2
Componente 9 Valvola di regolazione proporzionale elettrica/pneumatica 1
Componente 10 Manometro 1
Componente 11 Serbatoio di stoccaggio soluzioni 3
Componente 12 Interruttore automatico bipolare con protezione differenziale 1
Componente 13 Strumento di visualizzazione TDS 1
Componente 14 Strumento di visualizzazione pH 1
Componente 15 Pulsante di emergenza 1
Componente 16 Indicatore di corrente (NaAh) 1
Componente 17 Strumento di visualizzazione temperatura 1
3.4 Accessori
N. Nome Quantità
Componente 1 Cavo di alimentazione 1
Componente 2 Cavo elettrico rosso da 2 mm 12
Componente 3 Cavo elettrico nero da 2 mm 18
Componente 4 Cavo elettrico da 4 mm 4
Componente 5 Liquido per la misurazione del pH 3
Componente 6 Tubo dell'acqua trasparente 1
Componente 7 Morsetto per tubo 4
3.5 Introduzione ai componenti
IV. Elenco degli esperimenti
Esperimento 1: Dimostrazione delle prestazioni elettriche del sistema didattico multifunzionale per il controllo di processo – Esperimento di controllo Vallean
Esperimento 2: Dimostrazione della misurazione del pH tramite il sistema didattico multifunzionale per il controllo di processo
Esperimento 3: Studio dei fattori che influenzano la variazione del valore del pH utilizzando il sistema didattico multifunzionale per il controllo di processo
Esperimento 4: Dimostrazione della misurazione dei TDS tramite il sistema didattico multifunzionale per il controllo di processo
Esperimento 5: Studio dei fattori che influenzano la variazione dei valori dei TDS utilizzando il sistema didattico multifunzionale per il controllo di processo
Esperimento 6: Controllo automatico del pH tramite PLC Siemens utilizzando il sistema didattico multifunzionale per il controllo di processo
