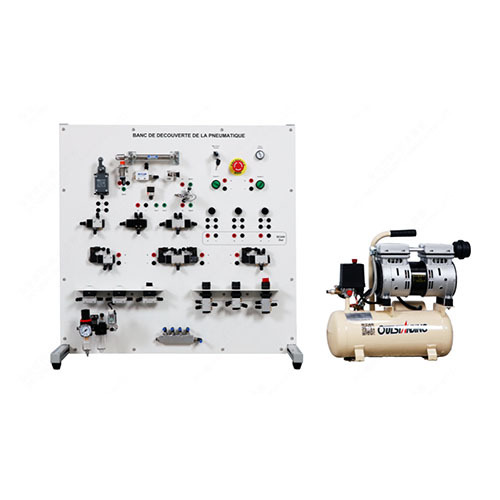

AFM049 Banco didattico per la scoperta della pneumatica – Attrezzatura didattica per la formazione professionale1. Introduzione al prodotto
1.1 Descrizione del prodotto
Il banco di lavoro è una postazione dedicata all'esplorazione della pneumatica e dell'elettropneumatica industriale. È integrato in un'unica console e gestito tramite pulsanti, interruttori (elettrici e pneumatici) e spie luminose.
1.2 Caratteristiche del prodotto
Visualizzazione dello stato dei sensori e presenza di moduli di alimentazione FRL (filtri regolatori di pressione, valvole booster), nonché di distributori, attuatori e sensori che rappresentano tecnologie industriali di ampio utilizzo.
2. Specifiche tecniche
2.1 Parametri tecnici
Parametri di alimentazione: AC 220V monofase ±10%
2.2 Dimensioni e peso
Dimensioni: 800 mm × 410 mm × 800 mm
Peso: circa 20 kg
3. Nomi dei componenti del prodotto e introduzione alle funzioni
3.1 Parti principali del prodotto
N. Nome
1 Valvola di finecorsa
2 Sensore induttivo
3 Cilindro a doppio effetto
4 Generatore di vuoto
5 Ventosa per vuoto
6 Barometro
7 Cilindro a semplice effetto
8 Interruttore della pompa dell'aria
9 Pulsante di arresto di emergenza
10 Spia dell'interruttore della pompa dell'aria
11 Spia H1
12 Spia H2
13 Valvola pneumatica 3/2 a comando singolo
14 Valvola pneumatica 5/2 a comando singolo
15 Valvola pneumatica 5/2 a doppio comando
16 Pulsante
17 Modulo di uscita
18 Elettrovalvola 3/2 a comando elettrico singolo
19 Elettrovalvola 5/2 a doppio comando elettrico
20 Elettrovalvola 5/2 a comando elettrico singolo
21 Valvola a pulsante con ritorno automatico 1 (fila sinistra)
22 Valvola a pulsante con ritorno automatico 2 (fila sinistra)
23 Valvola pneumatica a manopola (fila sinistra)
24 Valvola a pulsante 5/2 con ritorno automatico (fila destra)
25 Valvola a pulsante 3/2 con ritorno automatico (fila destra)
26 Valvola pneumatica a manopola 5/2 (fila destra)
27 Scarico aria collettore multipipeline
28 Raccordo a due vie
29 Compressore e pompa dell'aria oil-free 550W-8L
3.2 Accessori del prodotto
N. Nome
1 Cavo di alimentazione europeo, a due poli, con terminale sagomato
2 Compressore e pompa dell'aria oil-free, 550W-8L
3 Spina europea
4 Cavo di sicurezza da 4 mm, 1 metro, a doppia estremità, rosso
5 Cavo di sicurezza da 4 mm, 1 metro, a doppia estremità, nero
6 Cavo di sicurezza da 4 mm, 1 metro, a doppia estremità, verde
7 Tubo pneumatico RPU4*2.5, trasparente
8 Forbici per tubi pneumatici TK-3
9 Tappo per tubo pneumatico ∮4 APP4, nero
10 Raccordo a T a tre vie RPE4
11 Raccordo diritto PU4
12 Raccordo pneumatico diritto
4. Elenco di configurazione del prodotto
N. Nome Quantità
1 Cavo di alimentazione europeo, a due poli, con terminale sagomato 1
2 Compressore d'aria, pompa pneumatica oil-free, 550W-8L 1
3 Spina europea 1
4 Cavo di sicurezza da 4 mm, 1 m, a doppia estremità, rosso 10
5 Cavo di sicurezza da 4 mm, 1 m, a doppia estremità, nero 10
6 Cavo di sicurezza da 4 mm, 1 m, a doppia estremità, verde 10
7 Tubo pneumatico RPU4*2.5, trasparente 30 m
8 Forbici per tubi pneumatici TK-3 1
9 Tappo per tubo pneumatico ∮4 APP4, nero 5
10 Connettore a T a tre vie RPE4 3
11 Connettore dritto PU4 3
12 Connettore pneumatico passante dritto 1
13 Valvola a corsa 1
14 Sensore induttivo 1
15 Cilindro a doppio effetto 1
16 Generatore di vuoto 1
17 Ventosa per vuoto 1
18 Barometro 1
19 Cilindro a semplice effetto 1
20 Interruttore pompa pneumatica 1
21 Pulsante di arresto di emergenza 1
22 Spia dell'interruttore pompa pneumatica 1
23 Spia luminosa H1 1
24 Spia luminosa H2 1
25 Valvola a controllo pneumatico singolo, 2 posizioni 3 vie 1
26 Valvola a controllo pneumatico singolo, 2 posizioni 5 vie 1
27 Valvola a controllo pneumatico doppio, 2 posizioni 5 vie 1
28 Pulsante 3
29 Modulo di uscita 1
30 Elettrovalvola a controllo elettrico singolo, 2 posizioni 3 vie 1
31 Elettrovalvola a controllo elettrico doppio, 2 posizioni 5 vie 1
32 Elettrovalvola a controllo elettrico singolo, 2 posizioni 5 vie 1
33 Valvola a pulsante con ritorno automatico 1 (riga sinistra) 1
34 Valvola a pulsante con ritorno automatico 2 (riga sinistra) 1
35 Valvola a controllo pneumatico con manopola (riga sinistra) 1
36 Valvola a pulsante con ritorno automatico, 2 posizioni 5 vie 1
37 Valvola a pulsante con ritorno automatico, 2 posizioni 3 vie 1
38 Valvola di controllo pneumatico a manopola, 2 posizioni 5 vie 1
39 Scarico pneumatico multipipeline 1
40 Raccordo a due vie 1
41 Compressore d'aria / Pompa pneumatica oil-free 550W-8L 1
5. Elenco degli esperimenti didattici sul prodotto (per i dettagli, consultare le istruzioni sperimentali)
(1) Esperimento di test della valvola di finecorsa
(2) Esperimento di test della ventosa a vuoto
(3) Esperimento di test del sensore induttivo
(4) Esperimento di test del manometro
(5) Esperimento di test del cilindro a semplice effetto
(6) Esperimento sulla valvola a doppio comando pneumatico, 2 posizioni 5 vie
(7) Esperimento sull'elettrovalvola a doppio comando elettrico, 2 posizioni 5 vie
