AY20260417-LA01 Sistema di addestramento per modelli di frigoriferi, attrezzature didattiche, attrezzature per la formazione professionale, attrezzature per il laboratorio di refrigerazione1. Contenuto della fornitura
Il fornitore dovrà fornire un'apparecchiatura completa per la formazione di base sulla refrigerazione, completamente assemblata, testata e pronta all'uso, inclusi tutti gli accessori standard, la documentazione e i materiali didattici specificati nel presente documento.
L'apparecchiatura dovrà essere progettata per la formazione professionale e tecnica sui principi fondamentali della refrigerazione e del condizionamento dell'aria, con un sistema di gestione dell'alimentazione RFID, comprensivo di installazione, funzionamento, controllo, manutenzione e risoluzione dei problemi.
2. Descrizione generale

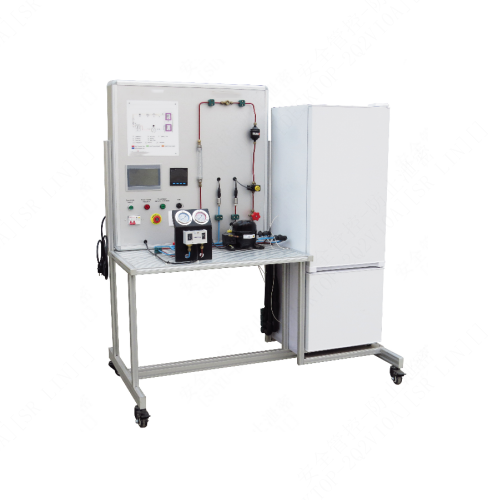

L'apparecchiatura completa per la formazione di base sulla refrigerazione sarà un sistema di refrigerazione completamente funzionante, configurato su un banco di addestramento mobile. Il sistema dovrà replicare la struttura e i principi di funzionamento di un'unità di condizionamento dell'aria split e consentire la pratica di:
Funzionamento del ciclo di refrigerazione
Cablaggio del circuito di controllo elettrico
Messa in servizio e debug del sistema
Manutenzione e diagnosi dei guasti
Misurazione e analisi delle prestazioni
Il sistema dovrà includere componenti chiaramente disposti ed etichettati, finestre di osservazione trasparenti, tubazioni di refrigerazione complete e circuiti elettrici completamente cablati, adatti all'uso didattico.
Il refrigerante utilizzato deve essere R134a o un refrigerante equivalente ecocompatibile.
3. Requisiti di costruzione
3.1 Struttura meccanica
Struttura a banco realizzata in profilati di alluminio e lamiera
Dimensioni complessive (minime):
1200 (L) × 700 (P) × 1600 (A) mm
Montato su quattro ruote:
o Due (2) con freno
o Due (2) senza freno
Pannello frontale dimostrativo con:
o Schema del circuito di refrigerazione serigrafato
o Tubazioni con codice colore (rosso/blu per indicare lo stato del refrigerante)
o Disposizione dei componenti chiaramente indicata
4. Parametri tecnici
Parametro Requisito
Alimentazione Monofase 220V ±10%, 50Hz
Corrente nominale 16A (minimo)
Refrigerante R134a o refrigerante equivalente ecocompatibile.
Tipo di raffreddamento: espansione diretta
Protezione: interruttore differenziale
5. Componenti principali e specifiche
Il sistema deve includere, a titolo esemplificativo ma non esaustivo, i seguenti componenti:
5.1 Componenti di refrigerazione
1. Compressore
o Potenza: 1/3 HP (minimo)
o Tensione: 220 V CA, 50 Hz
o Compatibile con R134a o gas equivalente
2. Condensatore
o Raffreddamento naturale
o Attacchi del refrigerante: ingresso/uscita 6,4 mm (minimo)
o Velocità della ventola regolabile (se applicabile)
3. Evaporatore con ventola
o Tipo di espansione diretta
o Attacchi: 1/4" (minimo)
o Volume interno circa 412 × 310 × 290 mm (±10%)
o Include scomparti frigorifero e congelatore
4. Dispositivo di strozzatura
o Tubo capillare Tipo
5. Filtro disidratatore
o Attacchi di servizio da 1/4" (minimo)
6. Valvole di servizio
o Attacchi ad alta e bassa pressione (1/4") (minimo)
7. Valvole manuali
o Connessione a filettatura svasata
o Diametro del tubo da 1/4" (minimo)
8. Indicatore di livello
o Installato sulla linea del liquido, sulla linea di aspirazione e sull'ingresso dell'evaporatore (3 pezzi)
5.2 Strumentazione e misurazione
1. Manometro di bassa pressione
o Campo di misura: -30 ~ 260 psi / -0,1 ~ 1,8 MPa
2. Manometro di alta pressione
o Campo di misura: -30 ~ 550 psi / -0,1 ~ 3,8 MPa
3. Voltmetro analogico
o 0 ~ 250 V
4. Amperometro analogico
o 0 ~ 10 A
5. Termometri digitali (4 pezzi)
o Campo di misura: da -40 °C a +90 °C
o Termocoppia NTC (10 kΩ a 25 °C)
6. Regolatore di alta/bassa pressione
o Raccordo filettato Flare
o Diametro del tubo: Φ6 mm
5.3 Impianto elettrico
Interruttore differenziale (220 V, 16 A)
Interruttore a chiave autobloccante
Pulsante di arresto di emergenza (autobloccante)
Protezioni da sovraccarico (10 A) (minimo)
Spie indicatrici (minimo 5 pezzi)
Regolatore e sensore di temperatura digitali
Cablaggio di controllo completo pronto per esercitazioni pratiche
6. Sistema di gestione dell'alimentazione RFID (obbligatorio)
Il sistema deve includere un sistema di gestione dell'alimentazione integrato basato su RFID con le seguenti caratteristiche:
Frequenza operativa: 13,56 MHz (alta frequenza)
Comunicazione tramite RS485 o standard
Segnali acustici di stato
LED Indicazione
Display OLED per numero di carta e codici di errore
Funzione di verifica dei dati
Software di configurazione dei parametri
Supporto per:
oProtocollo ISO-15693
oModBus_TCP
oModBus_RTU
Il sistema RFID deve consentire l'attivazione dell'apparecchiatura tramite carta e abilitare il controllo della gestione delle istruzioni.
7. Accessori standard
I seguenti accessori saranno forniti:
1. Set di manometri a doppio effetto (per R404A, R407C, R134a, R22)
2. Termometro digitale
3. Pinza amperometrica CA (600 V CA/CC, 600 A CA, misurazione di capacità e resistenza)
4. Pompa a vuoto (capacità 1 L)
5. Kit di attrezzi comprendente:
o Bombola di ossigeno (2 L)
o Bombola di gas combustibile
o Torcia per saldatura
o Cassetta degli attrezzi
6. Refrigerante R134a (1 unità)
7. Lampada di prova al neon (12–250 V)
8. Manuale di esperimenti (1 copia)
8. Funzionalità
L'apparecchiatura supporterà le seguenti esercitazioni didattiche:
1. Esercitazioni di cablaggio del compressore
2. Costruzione del circuito di controllo della refrigerazione
3. Avvio e gestione del sistema
4. Analisi delle caratteristiche di refrigerazione
5. Tracciamento del diagramma di Mollier
6. Calcolo delle prestazioni del sistema
7. Risoluzione dei problemi e diagnosi dei guasti
8. Misurazione della pressione e della temperatura
9. Pratica di caricamento e svuotamento del refrigerante
