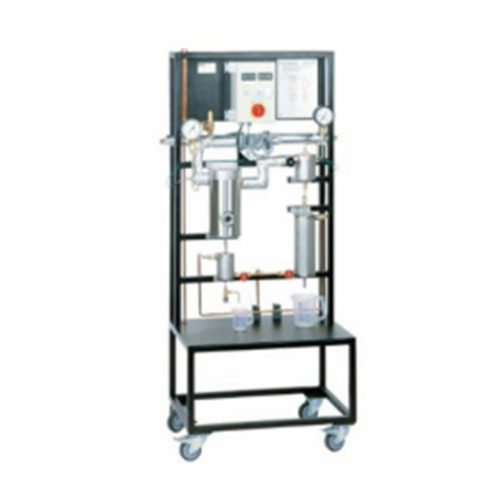

AFT027 Modello didattico del calorimetro di separazione e strozzamento Attrezzatura dimostrativa Attrezzatura da laboratorio termicoDescrizione
Il contenuto di vapore x è un rapporto adimensionale compreso tra 0 e 1. È definito dal rapporto tra la massa di vapore e la massa totale. La massa totale si calcola dalla somma della massa del fluido e della massa di vapore. Se il contenuto di vapore è x=0, il mezzo di evaporazione è completamente liquido, x=1 indica vapore saturo secco, un valore intermedio indica vapore umido con un contenuto di liquido variabile. Per determinare il contenuto di vapore si utilizzano calorimetri separatori e di strozzamento. In pratica, i dispositivi per determinare il contenuto di vapore vengono utilizzati nelle centrali termoelettriche a vapore, a valle delle turbine a vapore o nelle caldaie a vapore a monte del surriscaldatore.
Utilizza l'acqua come mezzo di lavoro. Il vapore acqueo è anche noto come vapore. Il trainer ET 805.50 utilizza un metodo a due stadi per determinare il contenuto di vapore. Un calorimetro separatore con separatore d'acqua a ciclone viene utilizzato per determinare il contenuto di vapore con un'elevata percentuale di liquido (0,5
Un calorimetro a strozzamento a valle viene utilizzato per determinare il contenuto di vapore tra x=0,95 e x=1. Il vapore umido viene depressurizzato in questo processo. La parte di vapore rimanente viene depressurizzata e quindi liquefatta in un condensatore raffreddato ad acqua e anch'essa raccolta in un misurino. Le due quantità possono essere utilizzate per determinare la massa di vapore e la massa totale per calcolare il contenuto di vapore.
I sensori misurano la pressione e la temperatura prima e dopo la depressurizzazione. I risultati delle misurazioni possono essere utilizzati per determinare il contenuto di vapore con il diagramma h-s.
Il vapore acqueo deve essere generato esternamente, ad esempio con il generatore di vapore elettrico AFT027. Si consiglia di determinare il contenuto di vapore delle centrali a vapore.
