Simulatore meccanico di lavoro virtuale Attrezzatura didattica Attrezzatura per l'insegnamento

AFME014 Simulatore meccanico di lavoro virtuale Attrezzatura didattica Attrezzatura per l'insegnamento
I. Panoramica
Questa apparecchiatura è destinata ai dipartimenti di ingegneria meccanica o di ingegneria meccanica universitaria, in particolare per i corsi di Meccanica Teorica e Applicata, Meccanica Applicata, Meccanica dei Solidi e altri dipartimenti affini alla meccanica.
Questa apparecchiatura viene utilizzata per misurare la forza di taglio su una sezione di una trave, consentendo così il confronto con i valori teorici. Deve essere utilizzata con un telaio di base universale.

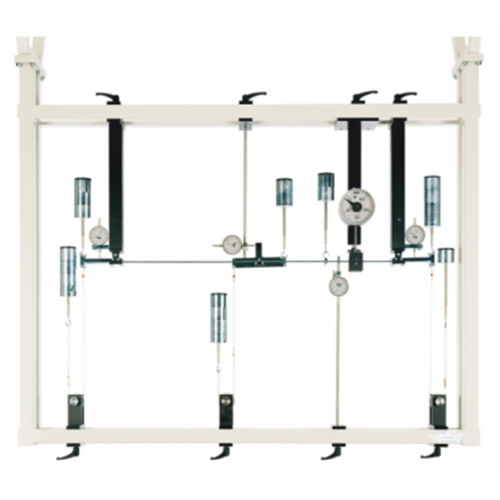

Una trave elastica è supportata a entrambe le estremità da un supporto a momento e da un supporto integrato/a lama. Il supporto a momento permette l'applicazione e la misurazione di momento e rotazione. Un supporto di forza verticale viene utilizzato nel caso di travi continue a due campate. Un dispositivo di applicazione del momento a morsetto, con un sistema di contrappeso, è fornito per applicare un momento puro e misurare la rotazione. La trave viene caricata con dei pesi. La deflessione e l'inclinazione della trave possono essere misurate tramite comparatori a quadrante.
È incluso anche un manuale di istruzioni.

II. Esperimenti tipici
Principio del lavoro virtuale
Deflessioni del fascio
Forma di un fascio deflesso.
III. Dati tecnici
Struttura: alluminio
Base con piedini in gomma regolabili per la regolazione dell'altezza.
Peso totale inferiore a 200 kg.
Ambiente di lavoro: -10℃~40℃, umidità <85%
